仪器简介

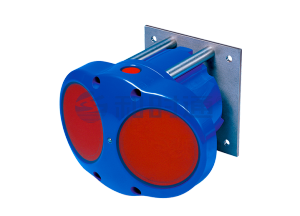

小巧灵活的在线式ADCP是一款物美价廉的水平方向声学多普勒剖面测量仪，用于获取高精度的流速、水位和流量数据。其他同类设备在低流速的和复杂水流环境中无法提供良好数据的情况下，产品采用宽带技术，可以获得无与伦比的数据质量。产品标配温度、压力、倾斜传感器以及一个垂直波束。
技术特点
1）采用宽带技术，水层单元更小，平均周期的采样周期更短，获得高精度的流速质量；
2）在低流速，非恒定流情况下仍能获得高精度数据；
3）可测1~128层流速，水层单元可在10厘米至10米中选择，测量范围1~300米(视频率而定）；
4）界面友好，既满足初学者的要求，也令技术熟练的专业人员满意；
5）标准的不锈钢安装底座。
应用领域
1）港口：为船舶进港安全提供准确的流场资料
2）河口：测量复杂的流场，用于环境监测和环境模型标定
3）河流、渠道、航道：准确测量监测流速、流态、流量
技术参数
型号 | HST-300 | HST-600 | HST-1200 | ||
流速剖面测量（宽带模式） | 测层数 | 1-128 | 1-128 | 1-128 | |
最小测面 | 1 m | 0.5 m | 0.2 m | ||
最大测面① | 300 m | 90 m | 25 m | ||
第一层起始点 | 2~40 m | 1~20 m | 0.5~10 m | ||
准确度（层厚=1/2最大值） | 实测流速的±0.5%, ±0.2cm/s | ||||
分辨率 | 0.1 cm/s | ||||
流速范围 | ±5 m/s典型，±20m/s最大 | ||||
尺寸、重量 | 空气中重量 | 6.8 kg | 4.76 kg | 3.4 kg | |
水中重量 | 3.17 kg | 2 kg | 1.58 kg | ||
高② | 18.3 cm | 18.3 cm | 18.3 cm | ||
宽② | 32.5 cm | 26.4 cm | 18.3 cm | ||
长② | 19.8 cm | 19.3 cm | 18.9 cm | ||
换能器 | 波束数、波束 | 2，±20° | 2，±20° | 2，±20° | |
波束宽 | 2.2° | 1.5° | 1.5° | ||
标准传感器 | 声学传感器 | 量程 | 0.1~10 m | ||
准确度 | ±0.1%，±3 mm | ||||
分辨率 | 0.01 cm | ||||
压力传感器 | 量程 | 0.1~10 m | |||
准确度 | ± 0.5% | ||||
分辨率 | 0.1 cm | ||||
温度传感器 | 量程 | -4~40℃ | |||
准确度 | ±0.2℃ | ||||
分辨率 | 0.01℃ | ||||
电源③ | 电压 | 10~18 V | |||
电流 | 1.5 A | ||||
通讯 | SDI-12用RS-232或RS-422 | ||||
SDI-12支持版本1.3 | |||||
同时支持RS-232，SDI-12 | |||||
内存记录：波特率：300~115,200 bps | |||||
结构 | 聚氨酯外壳，钛合金紧固件，不锈钢安装座 | ||||
① 最大量程取决于多个因素，包括温度、盐度、悬浮物等
② 水平安装
③ 电量消耗与剖面设置有关
